Общие данные
Общие данные Циклон ВЗП-М
Разработчик: ,,Уфимский Вентиляторный Завод"
Год разработки: 2017
Назначение:
Предназначены для улавливания пыли (в том числе волокнистой, средне- и сильнослипающиеся) в системах пневмотранспорта и в аспирационных установках; для проведения тепло-массообменных процессов (сушки, грануляции и др).
Область применения:
Различные отрасли промышленности (химическая, деревообрабатывающая, пищевая, текстильная, легкая и т.д.)
Исполнение:
Одиночное с левым и правым вращением запыленного потока; групповое.
Исполнение камеры очищенного газа:
Для одиночных установок раскручиватель улитка (при необходимости); для групповых прямоугольная камера с боковым или верхним выходом.
Форма бункера:
Для одиночных установок цилиндроконическая; для групповых пирамидальная.
Технические характеристики
Технические характеристики Циклон ВЗП-М
| Типоразмер циклонов | Производительность по воздуху м3/ч | Масса, кг |
| ВЗП-М 300 | 1000 | 75 |
| ВЗП-М 400 | 2000 | 130 |
| ВЗП-М 450 | 2500 | 160 |
| ВЗП-М 500 | 3000 | 230 |
| ВЗП-М 600 | 4000 | 285 |
| ВЗП-М 800 | 7000 | 530 |
| ВЗП-М 1000 | 10000 | 825 |
| ВЗП-М 1200 | 14000 | 1250 |
| ВЗП-М 1300 | 17000 | 1350 |

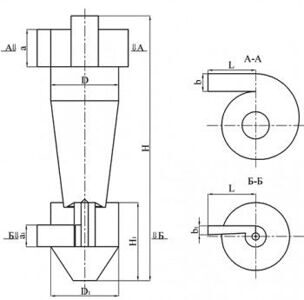

Габаритно-присоединительные размеры
Габаритные и присоединительные размеры Циклон ВЗП-М
| Типоразмер циклонов | D/D1, мм | Н, мм | Н1, мм | а/а1, мм | b/b1, мм | L, мм |
| ВЗП-М 300 | 300 | 1170 | 345 | 165/96 | 78/39 | 210 |
| ВЗП-М 400 | 400 | 1560 | 460 | 220/128 | 104/52 | 280 |
| ВЗП-М 450 | 450 | 1755 | 518 | 248/144 | 117/59 | 315 |
| ВЗП-М 500 | 500 | 1950 | 575 | 275/160 | 130/65 | 350 |
| ВЗП-М 600 | 600 | 2340 | 690 | 330/192 | 156/78 | 420 |
| ВЗП-М 800 | 800 | 3120 | 920 | 440/256 | 208/104 | 560 |
| ВЗП-М 1000 | 1000 | 3900 | 1150 | 550/320 | 260/130 | 700 |
| ВЗП-М 1200 | 1200 | 4680 | 1380 | 660/384 | 312/156 | 840 |
| ВЗП-М 1300 | 1300 | 5070 | 1495 | 715/416 | 338/169 | 910 |
