Общие данные
Общие данные Циклон ЦРк
Разработчик: ,,Уфимский Вентиляторный Завод"
Год разработки: 2017
Назначение:
Предназначены для улавливания пыли средней крупности в системах пневмотранспорта и в аспирационных установках, в частности, в зерноочистительных отделениях мельниц.
Область применения:
Предприятия по переработке зерна и др.
Ограничения применения:
Не предназначены для очистки воздуха от слипающихся и волокнистых пылей.
Исполнение:
Одиночное с левым и правым вращением потока.
Типоразмерный ряд диаметров одиночных циклонов, мм:
600; 700.
200; 250; 300; 350; 400; 450; 500; 550; 600; 650; 700; 750.
Исполнение камеры для очищения газа:
Для одиноких циклонов улитка со спиральным выходом (при необходимости).
Изготовление:
По ТУ 8.285-80.
Технические характеристики
Технические характеристики Циклон ЦРк
| Типоразмер циклонов | Производительность по воздуху м3/ч | Масса, кг |
| ЦРк 200 | 90 - 180 | 14 |
| ЦРк 250 | 141 - 282 | 17 |
| ЦРк 300 | 204 408 | 19,5 |
| ЦРк 350 | 277 - 554 | 22 |
| ЦРк 400 | 362 726 | 25 |
| ЦРк 450 | 458 916 | 28 |
| ЦРк 500 | 565 1130 | 31 |
| ЦРк 550 | 684 1368 | 36 |
| ЦРк 600 | 814 1628 | 43 |
| ЦРк 650 | 955 1910 | 46,5 |
| ЦРк 700 | 1108 2216 | 56,5 |
| ЦРк 750 | 1272 - 2544 | 64 |

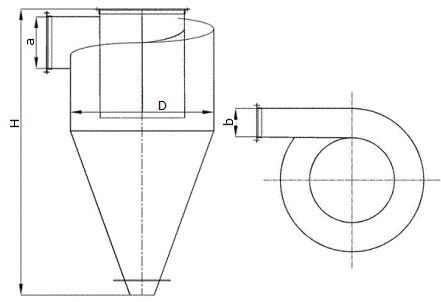

Габаритно-присоединительные размеры
Габаритные и присоединительные размеры Циклон ЦРк
| Типоразмер циклонов | D, мм | Н, мм | a х b, мм |
| ЦРк 200 | 200 | 1000 | 107х76 |
| ЦРк 250 | 250 | 1000 | 122х86 |
| ЦРк 300 | 300 | 1000 | 142х96 |
| ЦРк 350 | 350 | 1000 | 157х106 |
| ЦРк 400 | 400 | 1000 | 177х116 |
| ЦРк 450 | 450 | 1000 | 192х131 |
| ЦРк 500 | 500 | 1000 | 212х141 |
| ЦРк 550 | 550 | 1100 | 232х151 |
| ЦРк 600 | 600 | 1200 | 247х161 |
| ЦРк 650 | 650 | 1300 | 267х171 |
| ЦРк 700 | 700 | 1400 | 282х181 |
| ЦРк 750 | 750 | 1500 | 302х191 |
