Общие данные

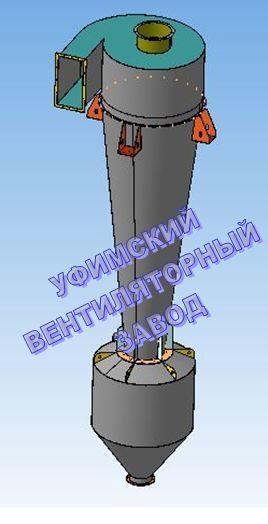

Общие данные Циклон СК-ЦН-34
Разработчик: ,,Уфимский Вентиляторный Завод”
Год разработки: 2017
Назначение:
Предназначены для улавливания твердых частиц после реакторов (технологический газ) и вспомогательных систем (пневмотранспорт, газотранспорт, аспирация, пневмоуборка ) производства технического углерода.
Предназначены для очистки от твердых частиц сажегазовой смеси после реакторов сажевого производства, газовоздушной смеси систем пневмотранспорта, аспирации и пневмоубарки.
Область применения:
Производство технического углерода, установки каталитического крекинга нефтепродуктов, дегидрирования бурана.
Рабочая среда:
Технологический газ и технический углерод – взрывоопасная, коррозионная , нетоксичная; Аспирационный воздух и технический углерод – невзрывоопасная , коррозионная , нетоксичная.
Ограничения применения:
Обычно не применяются в групповом исполнении, т.к. при равной с циклонами типа ЦН производительности имеют большие габаритные размеры.
Циклоны СК-ЦН-34 имеют целевое назначение – для сажевого производства. Применение этих циклонов для других целей может быть произведено только при условии согласования с разработчиком или заводом-изготовителем циклонов.
Исполнение:
Одиночное с правым и левым вращением газового потока; в зависимости от технологических требований – бункером и подогревателем; с бункером без подогревателя; без бункера и подогревателя.
Циклоны D=600-2000 мм – с фланцевым соединением; D=2200-3600 мм – со сварным соединением.
Типоразмерный ряд диаметров одиночных циклонов, мм:
400; 500; 600; 700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000; 2400; 3000.
600; 700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000; 2200; 2400; 2800; 3200; 3600.
Материал для изготовления циклона:
Основных деталей: улитка, конус, бункера, подкладные листы, косынки, фланцы – сталь 12Х18Н10Т; опорные лапы, подогреватель и крепежные детали – углеродистая обыкновенная и качественная сталь.
Камера очищенного газа:
Улитка со спиральным выходом; отводом.
Форма бункера:
Цилиндроконическая.
Изготовление и поставка:
По ОСТ 26-02-759-80.
Технические характеристики
Технические характеристики Циклон СК-ЦН-34
|
Типоразмер циклонов
|
Производительность по воздуху м3/ч
|
Масса, кг
|
|
СК-ЦН-34 400
|
1100
|
35
|
|
СК-ЦН-34 500
|
1800
|
54
|
|
СК-ЦН-34 600
|
2500
|
77
|
|
СК-ЦН-34 700
|
3500
|
105
|
|
СК-ЦН-34 800
|
4500
|
137
|
|
СК-ЦН-34 900
|
5700
|
172
|
|
СК-ЦН-34 1000
|
7100
|
211
|
|
СК-ЦН-34 1200
|
10200
|
302
|
|
СК-ЦН-34 1400
|
13800
|
411
|
|
СК-ЦН-34 1600
|
18100
|
536
|
|
СК-ЦН-34 1800
|
22900
|
677
|
|
СК-ЦН-34 2000
|
28300
|
838
|
|
СК-ЦН-34 2400
|
40700
|
1206
|
|
СК-ЦН-34 3000
|
63600
|
1885
|

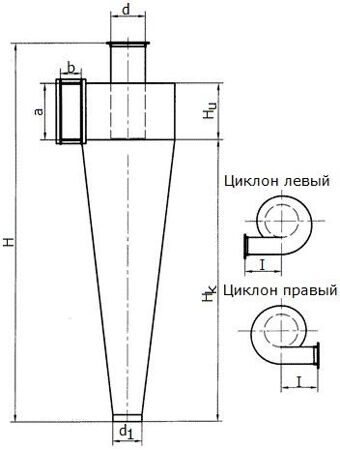

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры Циклон СК-ЦН-34
|
Типоразмер циклонов
|
D, мм
|
H, мм
|
а, мм
|
b, мм
|
|
СК-ЦН-3 400
|
400
|
1174
|
206
|
86
|
|
СК-ЦН-34 500
|
500
|
1468
|
258
|
107
|
|
СК-ЦН-34 600
|
600
|
1740
|
309
|
128
|
|
СК-ЦН-34 700
|
700
|
2022
|
360
|
150
|
|
СК-ЦН-34 800
|
800
|
2305
|
412
|
171
|
|
СК-ЦН-34 900
|
900
|
2578
|
463
|
193
|
|
СК-ЦН-34 1000
|
1000
|
2850
|
515
|
214
|
|
СК-ЦН-34 1200
|
1200
|
3396
|
618
|
257
|
|
СК-ЦН-34 1400
|
1400
|
3961
|
721
|
300
|
|
СК-ЦН-34 1600
|
1600
|
4526
|
824
|
342
|
|
СК-ЦН-34 1800
|
1800
|
5083
|
927
|
385
|
|
СК-ЦН-34 2000
|
2000
|
5658
|
1030
|
428
|
|
СК-ЦН-34 2400
|
2400
|
6788
|
1236
|
514
|
|
СК-ЦН-34 3000
|
3000
|
8485
|
1545
|
642
|
